Что такое паспорт заземляющего устройства и какие сведения он содержит?
Паспорт заземляющего устройства представляет собой технический документ, в котором отражаются конструкция, состав, параметры и результаты проверки системы заземления конкретного объекта. Он подтверждает, что заземляющее устройство обследовано и испытано с применением инструментальных измерений, а его характеристики сопоставлены с требованиями ПУЭ, профильных нормативов и проектной документации. Документ необходим для подтверждения электробезопасности здания, электроустановки, производственного участка, трансформаторной подстанции, складского или коммерческого объекта.
В паспорт обычно включают адрес и назначение объекта, сведения о владельце, дату проведения работ, описание контура заземления, тип и материал электродов, сечение заземляющих проводников, схему соединений, состояние главной заземляющей шины и связь с системой уравнивания потенциалов. Отдельно указываются результаты натурных измерений сопротивления заземляющего устройства, непрерывности защитного проводника, состояния соединений и доступных элементов электроустановки. При необходимости в состав документа включаются сведения о проверке УЗО, токе срабатывания и времени срабатывания устройства защитного отключения.
Оформление выполняется на основании технического задания, исполнительных схем, ранее выданной документации и фактического состояния объекта. Если исходные документы отсутствуют или не соответствуют действующей схеме, специалисты проводят обследование, уточняют трассировку, осматривают кабельная линия, электропроводка, места присоединения оборудования и изоляция кабеля. По итогам формируются протокол результатов, протокол электроизмерений и техническое заключение. В Серпухове паспорт заземляющего устройства может потребоваться при вводе объекта в эксплуатацию, после реконструкции, перед проверкой надзорных органов, при регулярном лабораторном контроле или смене ответственного за электрохозяйство.
Какие измерения и испытания проводятся для оформления паспорта заземления?
Для подготовки паспорта заземляющего устройства выполняется комплекс исследований, позволяющий оценить не только сопротивление растеканию тока, но и фактическую работоспособность всей защитной системы. Состав работ определяется назначением объекта, напряжением электроустановки, категорией помещений, особенностями грунта, схемой питания и требованиями технического задания. Специалисты используют измерительное оборудование и испытательное оборудование, прошедшие необходимые проверки и имеющие действующие документы о метрологическом контроле.
В стандартный комплекс могут входить:

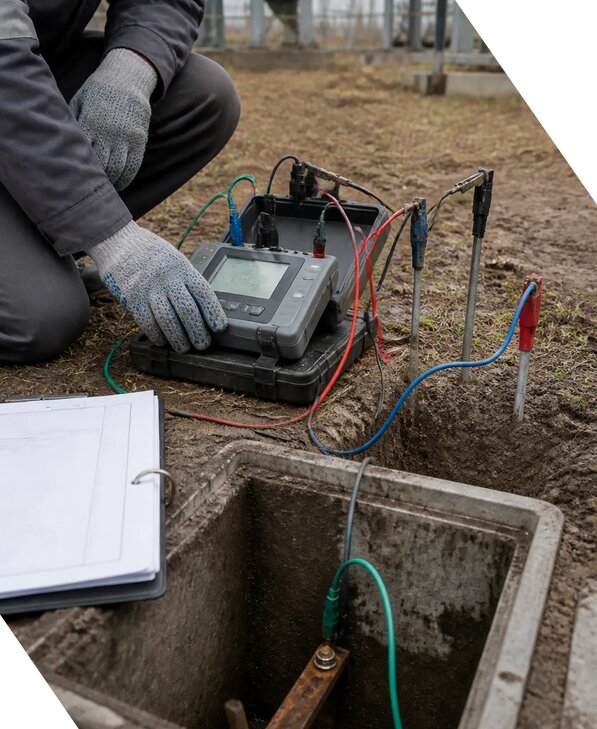

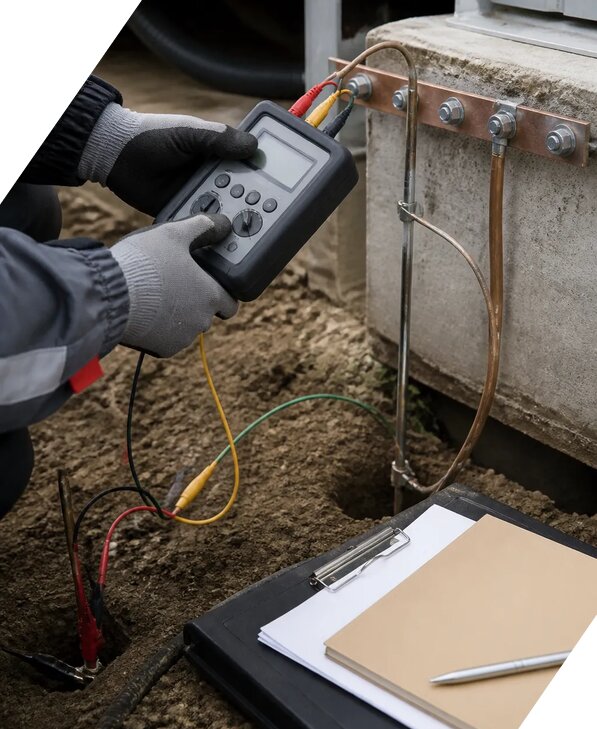

1. Измерение сопротивления заземляющего устройства и отдельных заземлителей.
2. Проверка непрерывности цепи между заземляющими проводниками, корпусами оборудования и главной заземляющей шиной.
3. Контроль соединений системы уравнивания потенциалов и оценка доступных контактных соединений.
4. Проверка автоматических выключателей, устройств защитного отключения, параметров тока срабатывания и времени срабатывания.
5. Определение времени отключения защитных аппаратов и проверка соответствия установленным характеристикам.
6. Осмотр электропроводки, кабельных линий, соединительных коробок, открытых участков и мест возможного повреждения изоляции кабеля.
При необходимости выполняется проверка УЗО с фиксацией фактических значений дифференциального тока и времени реакции. Методика проведения выбирается с учетом схемы сети и типа оборудования, чтобы результаты измерений были достоверными и сопоставимыми с нормативными значениями. В процессе учитывается погрешность измерений, сопротивление вспомогательных электродов, погодные условия, состояние грунта и наличие параллельных металлических связей. После завершения работ оформляются протокол электроизмерений, протокол результатов и техническое заключение с выводом о соответствии требованиям. ЭкспертизаРоссия проводит лабораторный контроль на объектах различного назначения, в том числе в Московской области, с учетом действующей нормативной документации.
Когда требуется оформить или переоформить паспорт заземляющего устройства?
Паспорт заземляющего устройства оформляют при создании новой электроустановки, строительстве здания, реконструкции инженерных сетей и вводе объекта в эксплуатацию. Документ также необходим, если существующий паспорт утрачен, содержит неполные сведения, не соответствует фактической схеме подключения или не подтвержден актуальными результатами измерений. Наличие паспорта позволяет ответственному лицу систематизировать данные о защитном заземлении и предъявить документ при техническом аудите, приемке работ или проверке состояния электрохозяйства.
Переоформление или актуализация обычно требуется в следующих случаях:
1. После ремонта, расширения или изменения контура заземления.
2. При замене вводного устройства, трансформатора, распределительного щита или силового оборудования.
3. После прокладки новой кабельной линии либо изменения схемы электропитания.
4. При установке дополнительных автоматических выключателей и устройств защитного отключения.
5. После повреждения защитного проводника, коррозии электродов или разрушения соединений.
6. При изменении назначения помещений, увеличении мощности или появлении нового технологического оборудования.
7. Перед плановой проверкой электроустановки, если срок предыдущих испытаний истек.
Периодичность контроля определяется нормативной документацией, отраслевыми требованиями, условиями эксплуатации и внутренним графиком организации. Особое внимание уделяется объектам с повышенной влажностью, агрессивной средой, значительной установленной мощностью и непрерывным технологическим процессом. Если в документах указаны одни параметры, а натурные измерения показывают другие, паспорт нельзя считать достоверным без обследования и корректировки. Специалисты сопоставляют проектные данные с фактическим монтажом, проверяют соединения, состояние защитного проводника и главной заземляющей шины, после чего вносят подтвержденные сведения. На 2026 год требования к оформлению и содержанию документов необходимо оценивать с учетом актуальных норм и конкретных условий эксплуатации объекта.
Что делать, если измеренное сопротивление заземления не соответствует норме?
Несоответствие сопротивления заземляющего устройства установленному значению означает, что эксплуатацию системы необходимо дополнительно оценить, а выявленную причину устранить или обосновать техническим решением. Само по себе повторное измерение без проверки контура не решает проблему, поскольку повышенный результат может быть связан с разрушением соединения, коррозией электрода, обрывом защитного проводника, изменением влажности грунта, ошибкой схемы подключения или неисправностью измерительного оборудования.
При неудовлетворительном результате специалисты выполняют поэтапную диагностику:
1. Проверяют правильность схемы измерения, контакты вспомогательных электродов и влияние параллельных металлических коммуникаций.
2. Оценивают погрешность измерений и повторяют испытание по применимой методике проведения.
3. Осматривают доступные участки контура, зажимы, сварные и болтовые соединения, места присоединения проводников.
4. Проверяют непрерывность цепи от оборудования до главной заземляющей шины и состояние системы уравнивания потенциалов.
5. Устанавливают наличие повреждений, коррозии, обрыва или недостаточного сечения защитных элементов.
6. Разрабатывают рекомендации по восстановлению, усилению или расширению заземляющего устройства.
Мероприятия могут включать замену соединителей, восстановление сварных швов, прокладку дополнительного защитного проводника, монтаж новых вертикальных электродов, увеличение протяженности горизонтальной полосы или устройство дополнительного контура. Решение выбирают после анализа грунта, доступного пространства, токов короткого замыкания и характеристик питающей сети. Нельзя автоматически снижать требование за счет установки более чувствительного устройства защитного отключения, поскольку проверка УЗО, ток срабатывания и время отключения дополняют, но не заменяют исправное защитное заземление. По результатам оформляются протокол электроизмерений и техническое заключение с описанием дефекта, фактических значений и рекомендуемых работ. После устранения замечаний проводится повторный лабораторный контроль, а в паспорт вносятся окончательные результаты. Стоимость работ по обследованию и оформлению документов может начинаться от 5081 руб., но точная сумма зависит от площади объекта, количества точек и сложности доступа.
Что входит в итоговый комплект документов на паспорт заземляющего устройства?
Итоговый комплект формируется так, чтобы по нему можно было определить состав системы заземления, подтвердить фактически выполненные измерения и оценить соответствие требованиям электробезопасности. Содержание зависит от назначения объекта и условий договора, однако документ должен быть связан с конкретной электроустановкой, ее схемой и результатами обследования, а не представлять собой общий шаблон без привязки к месту проведения работ.
Обычно в комплект включаются:
1. Паспорт заземляющего устройства с реквизитами объекта, датой обследования, описанием контура и ответственными лицами.
2. Схема заземления с обозначением электродов, проводников, мест соединения и точек подключения оборудования.
3. Протокол электроизмерений с фактическими значениями сопротивления, непрерывности цепей и других проверенных параметров.
4. Протокол результатов проверки защитных аппаратов, если в техническое задание включены автоматический выключатель, устройство защитного отключения, ток срабатывания и время срабатывания.
5. Акты визуального осмотра, фотофиксация доступных элементов и сведения о состоянии главной заземляющей шины.
6. Документы на примененное измерительное оборудование и испытательное оборудование, подтверждающие пригодность средств измерений.
7. Техническое заключение с выводом о соответствии требованиям и перечнем выявленных замечаний, если они обнаружены.
8. Рекомендации по устранению дефектов, повторным испытаниям и дальнейшему контролю, когда это необходимо.
В состав могут быть включены исполнительные материалы, копия технического задания, сведения о методике проведения и данные о квалификации исполнителей. Документы оформляются на основании результатов измерений, полученных аккредитованной лабораторией или профильной испытательной организацией в рамках заявленного вида работ. На в сентябре наши специалисты выполняют проверку исходных данных, сопоставляют схему с фактической электропроводкой и кабельными линиями, анализируют изоляцию кабеля и защитные соединения. Работа ведется с учетом ПУЭ и актуальной нормативной документации. Режим работы компании: режим работы: Пн-Пт 09-18 Сб-Вс вых.. Для предварительной оценки состава обследования и получения коммерческого предложения можно передать технические сведения Льву Сергеевичу. При заказе услуги под ключ скидка от 15 процентов.
